工厂配电室配电开关控制设备 配置、选型与运维要点

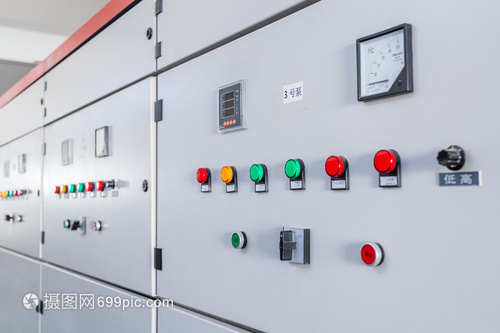

工厂配电室是电能从外部电网引入后，向各车间、生产线及辅助设施分配与控制的核心枢纽。配电开关控制设备则是配电室的“中枢神经”，承担着通断控制、保护、监测与计量等关键功能。其选型、配置及运维质量直接关系到工厂供电的可靠性、安全性和经济性。

一、什么是配电开关控制设备

配电开关控制设备是指用于接受和分配电能，并对电路进行通断、保护、控制与测量的成套装置。常见形式包括低压配电柜（如GGD、MNS、GCS、GCK）、中高压开关柜（如KYN28、XGN）、动力配电箱、控制箱以及内部核心元件——断路器、隔离开关、接触器、继电器、熔断器等。

根据电压等级，工厂配电室通常对应：中压部分（10kV或35kV进线）与低压部分（400V/230V出线）。中压侧以高压开关柜为主，低压侧以低压配电柜或抽屉柜为主。

二、主要设备组成与功能

1. 进线柜：从外部电网引入电源，配置真空断路器或框架断路器，设置过流、速断、失压保护。
2. 计量柜：用于电能计量，配置电流/电压互感器、电度表。
3. 母联柜与联络柜：用于两路电源或多段母线之间的切换与联络，提高供电灵活性。
4. 馈电柜/出线柜：向各车间变压器、大型电机、动力箱馈电，这是最常见的一类柜型，约占整个配电室设备的60%~80%。
5. 电容补偿柜：用于无功补偿，提升功率因数，避免力调电费罚款。
6. 控制与信号回路：包含指示灯、按钮、转换开关、微机保护装置、仪表、通信接口（如Modbus、IEC 61850）。

三、配电开关控制设备的选型要点

为满足工厂实际负载特性和运行环境，选型应重视以下参数与条件：

• 电压与绝缘水平：根据系统标称电压选择对应电压等级的开关设备，注意冲击耐压与工频耐压能力。
• 额定电流与短路容量：根据变压器容量与预期短路电流校验断路器的额定电流、极限短路分断能力（Icu）和运行短路分断能力（Ics）。避免出现选择性配合不当导致越级跳闸。
• 防护等级与安装环境：工厂粉尘、湿度、腐蚀性气体、高温等影响，配电室通常要求柜体防护等级不低于IP30；多尘潮湿场合可选IP40或IP54（如靠墙安装时）。
• 操作方式与智能化：固定式或抽屉式、手动或电动操作。对于需要自动切换或远程监控的生产线，应选配智能型框架断路器及带通信接口的综合保护装置。
• 联锁与安全：严格按照“五防”要求设计，即防止误分误合断路器、防止带负荷分合隔离开关、防止带电挂地线（合接地开关）、防止带地线合闸、防止误入带电间隔。
• 维护便利性：模块化、抽屉式结构有利于快速更换与抢修，减少停产时间。

四、运行维护与安全注意事项

①日常巡检：检查开关柜有无异响、发热变色、放电痕迹；监视电流、电压及功率因数是否正常。
②定期试验：每年或按规程对断路器进行绝缘电阻测试、回路电阻测试、机械特性测试；对继电保护装置定值校验，确保选择性。
③停送电操作：严格执行操作票与监护制度；核对断路器与隔离刀闸的状态；验电、放电、挂接地线后方可接触设备。
④环境控制：保持配电室通风、干燥，环境温度不宜超过40℃，相对湿度不宜长期超过75%。有条件的可安置除湿机与空调。
⑤预防性维护：及时清扫柜内积尘（使用干燥压缩空气），对触头涂抹导电膏，紧固连接螺栓，检查电缆接头与母排端子有无松动。
⑥智能化延伸：可增加温度在线监测、局部放电监测、电能质量监测，提前发现隐患，减少非计划停电。

五、典型配置示例

以一台10kV/0.4kV、1600kVA的车间变压器为例：

• 中压侧采用KYN28A-12型铠装移开式开关柜，配真空断路器（额定电流630A~1250A，开断能力25kA）。
• 低压侧进线柜选用MNS或GCK抽屉柜，主开关选用框架断路器（如MT或E系列，额定电流3200A或4000A，Icu≥65kA）。
• 出线回路按工艺设备分组，搭配塑壳断路器或智能电动机保护器；纯动力负荷回路增设接触器与热继电器组合，纯配电回路仅设置断路器与电流表。
• 设置两组电容补偿支路（每组120kvar），通过控制器自动投切。

六、补充建议

对于正在升级改造的工厂，配电开关设备不应只追求低价，优先评估全生命周期成本，包含故障率、停电损失、维护时间和能效。建议建立“以可靠性为中心”的维修策略，对连续生产型车间优先采用高可靠性核电/工业级开关，同时为不能停电的回路提供不间断电源或双电源末端互投方案。保存完整的一、二次接线图纸与试验报告，便于迅速排查故障。

配电室的开关控制设备是一名“无声的电力卫士”，只有严格结构选型与精细规范化运维相配合，才能保障工厂生产持续、人身安全和装备无忧。
